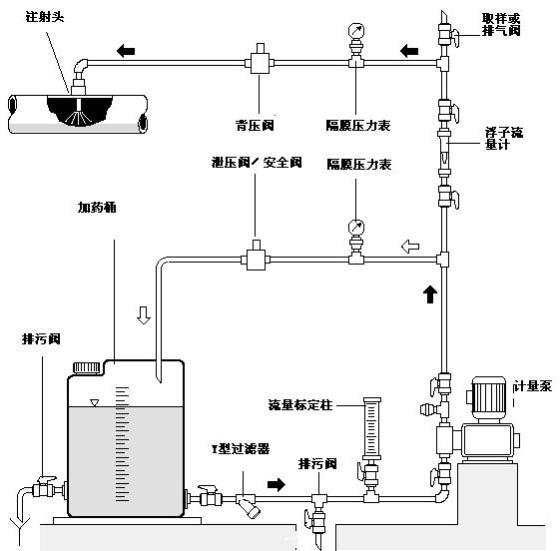

安全阀/背压阀安装位置示意图
背压阀的作用：背压阀是一种用来提高管路压力的装置。当加药管线水平输送时加药点的压力低于计量泵入口压力时，计量泵的出口必须安装背压阀，以减小虹吸和自流而引起的过流输送，保证计量泵的计量精度不受影响。
安全阀又叫泄压阀，膜片由内部弹簧压紧顶住阀座，当计量泵吐出侧管路发生阻塞时，药液可经由安全阀回流至原药桶，不致使计量泵吐出侧压力持续上升，破坏计量泵及管路，一般安全阀设定压力通常小于计量泵之工作压力或系统能承受压力约1KGF/CM2左右。
